概述：
焦化行業化產回收裝置中鼓冷、硫銨、脫硫、脫苯、脫硫廢液提鹽、酚氰廢水揮發氣處理工序存在設備與外界相通的排氣口，在生產及存儲這些產品的過程中，液體、固體自然揮發過程中VOCs會排放出來，在裝置周邊形成的低濃度惡臭氣味問題，對大氣環境造成嚴重影響。此外，庫區部分的苯罐、焦油罐和脫苯工段的粗苯中間罐、洗油罐為拱頂罐，自然呼吸會排放可燃飽和氣，同時甲醇、液氨、粗苯、焦油裝車同樣會逸散可燃飽和氣，此部分氣體不僅味道難聞，同時存在一定安全生產隱患。
隨著國家提出去產能、調結構等政策推行，環境保護將作為焦化工業的硬性指標之一。在焦化工業的各類環保問題中，焦化工業VOCs（揮發性有機物）整治、臭氣整治的迫切性和復雜性尤為突出。
一、化產區域VOCs廢氣來源與特征
焦化廠化產區域常見工序?yàn)楣睦洹⒚摿?、硫銨、粗笨、脫硫廢液提鹽工序、酚氰廢水等工序，各廢氣的來源與特征見圖1。

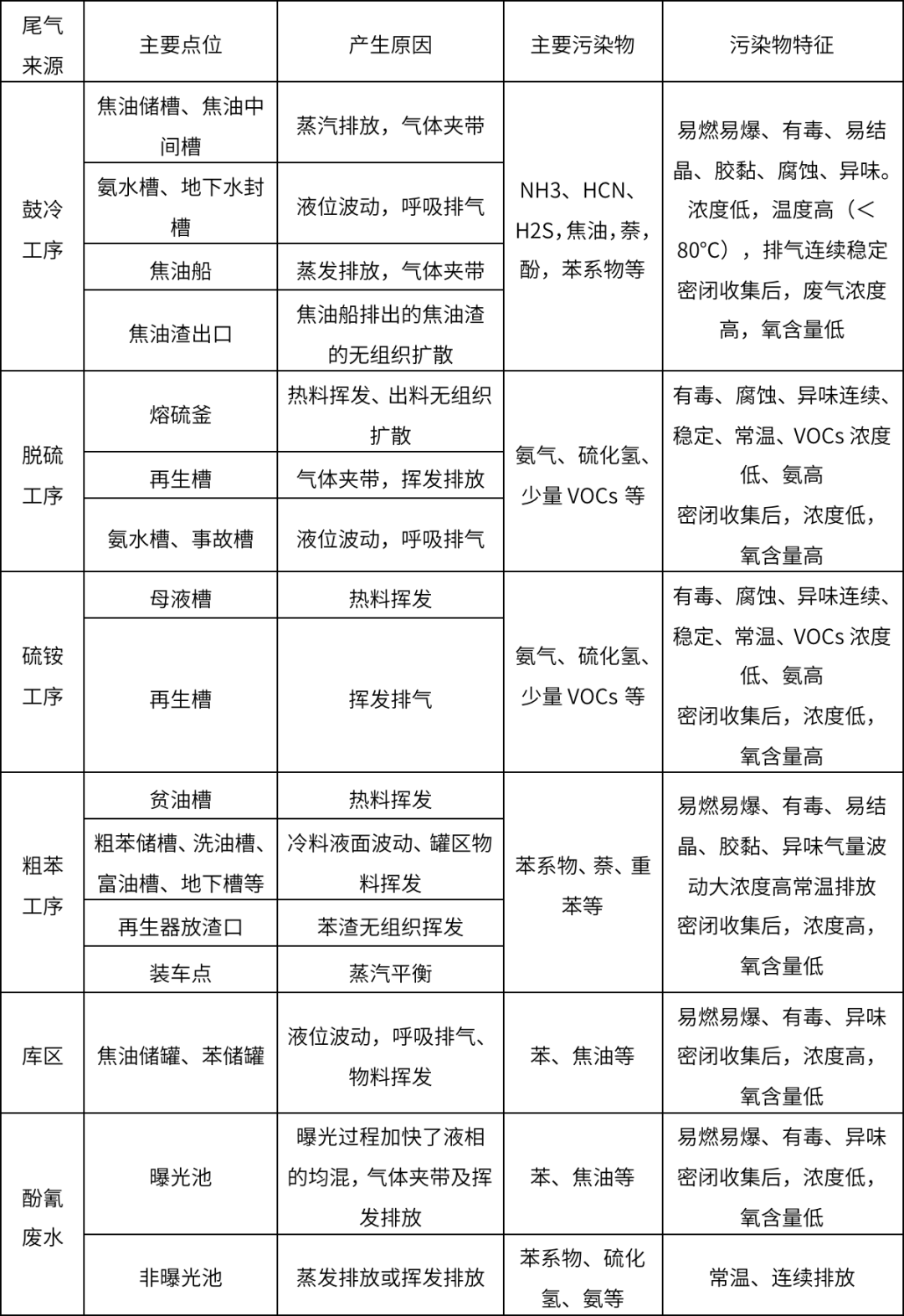

圖1 化產各工序VOCs來源與特征
二、焦化廠VOCs治理技術
2.1 治理技術選擇
由于焦化工業的VOCs逸散氣點多面廣而且成分復雜，依據《工業企業揮發性有機物排放控制標準》（DB13/2322-2016）、《煉焦化學工業污染物排放標準》（GB16171-2012）對煉焦行業揮發性有機物排放的要求，過去舊的洗滌+活性炭吸附工藝已經無法滿足最新的環保標準，目前多數焦化企業對于高氧廢氣采用的是將廢氣引入焦?fàn)t燃燒的這種傳統的治理工藝，但此種工藝在實際的生產過程中，在安全、穩定、達標性等方面仍存在諸多問題。
隨著國家焦化行業“上大關小、轉型升級”的政策指引下，煉焦企業向大型化、現代化方向轉型發展，對環保治理設施在安全、穩定、排放指標等方面有了更嚴格的要求，因此一種新的、更徹底的處理工藝應運而生。新的工藝是將化產區域各點位逸散的廢氣根據廢氣特征、工況進行高低氧分類處理，將密閉性好、氧含量低的儲槽、儲罐等排放點位的廢氣引入煤氣負壓系統進行循環凈化處理；將氧含量高的、難以密閉收集的排放點位廢氣進入旋轉閥式高溫蓄熱氧化焚燒爐(RTO)進行獨立的焚燒處理。
2.2 氮封+引入煤氣負壓系統（低氧廢氣）

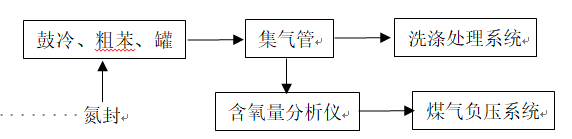

圖2 氮封+引入負壓系統工藝流程圖
在廢氣管線主管上設有緊急自動放散閥、壓力傳感器、溫度傳感器、壓力調節閥、手動切斷閥、緊急自動切斷閥，系統通過壓力調節閥來控制主管路壓力，系統中壓力傳感器與壓力調節閥自動連鎖，緊急自動放散閥和緊急自動切斷閥與氧含量分析儀連鎖，當系統中氧含量超標時，緊急自動切斷閥自動關閉，緊急自動放散閥自動打開，廢氣進入洗滌主處理系統，以保證電捕系統的正常運行。
2.3 多級洗滌+氣液分離+高溫蓄熱氧化爐（RTO）燃燒技術（高氧廢氣）

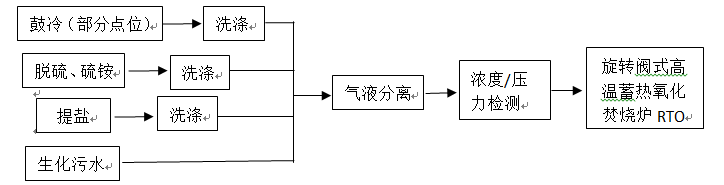

圖3 RTO獨立燃燒技術工藝流程示意圖
利用管路及引風機，就近收集逸散尾氣，各個工序廢氣分類進行洗滌預處理，廢氣中的NH3在酸洗塔內被吸收液洗滌并與吸收液中的H2SO4發生反應，酸洗塔內的吸收液排至硫銨段母液槽；在堿洗塔內采用NaOH溶液對廢氣中的H2S、HCN等酸性氣體進行吸收，堿洗塔內的吸收液排入機械化澄清槽；提鹽工段廢氣經過洗滌后，洗滌廢氣中的鹽顆粒；廢氣經過洗滌后匯集到廢氣總管，再由中繼風機送入氣液分離器進行氣液分離，后經過程中一系列的濃度在線檢測、壓力/流量控制，由主引風機送入旋轉閥式高溫蓄熱氧化焚燒爐（RTO）內進行廢氣凈化處理，從而達標排放。
三、案例介紹
3.1 內蒙某焦化企業脫硫硫銨提鹽RTO項目

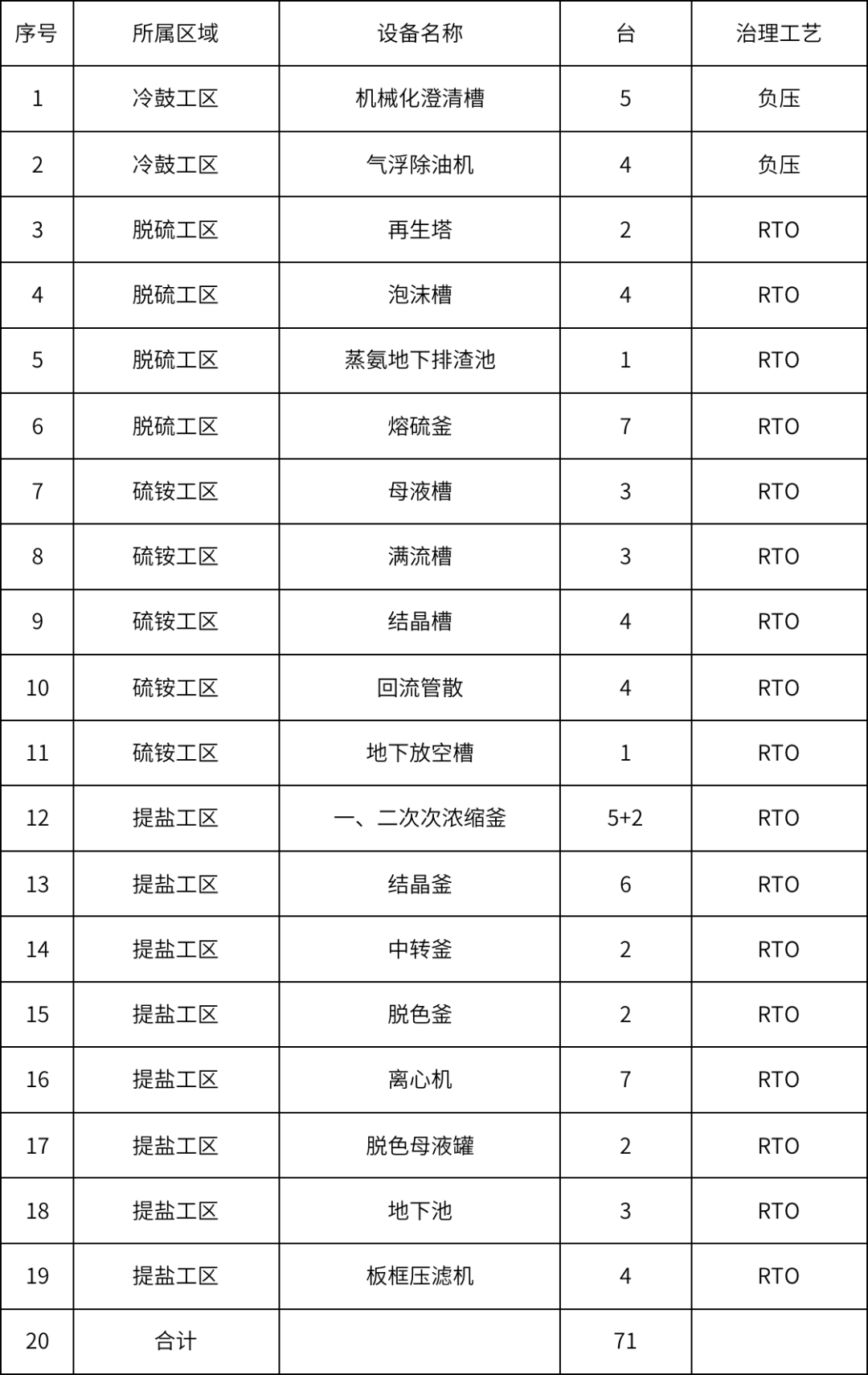

3.2 排放點位：

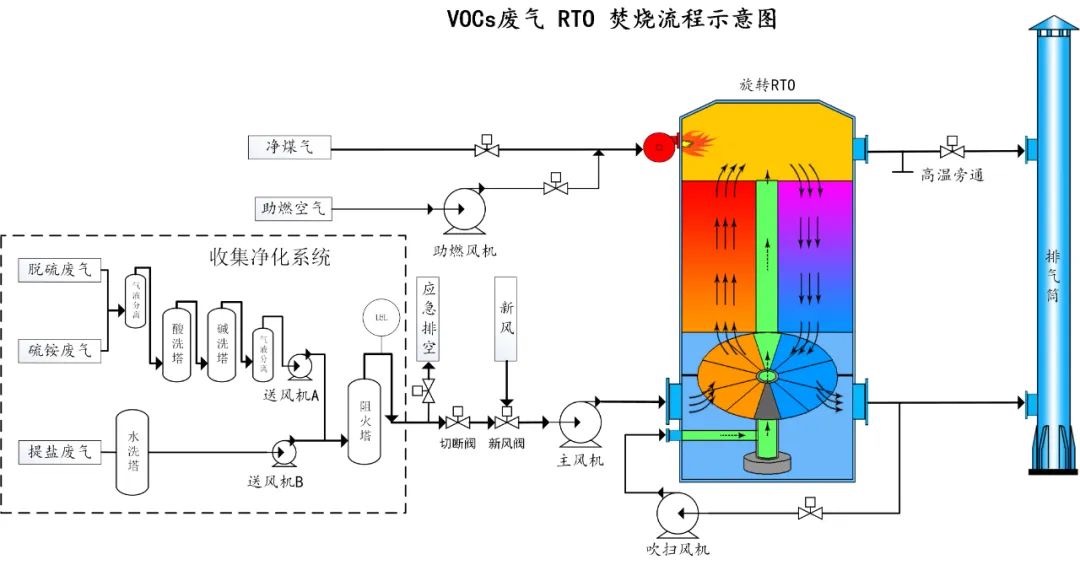

3.3 工藝流程示意圖
3.4 旋轉閥式RTO獨立燃燒工藝實踐應用特點
針對焦化廢氣VOCs治理這一難題，在焦化廠廢氣治理采用旋轉閥式RTO獨立燃燒技術，具有以下技術特點：
（1）運行成本低，無需消耗煤氣；
（2）廢氣處理系統與焦?fàn)t生產系統互不影響，相互獨立；
（3）不對焦?fàn)t本體產生影響，避免回爐廢氣長期對焦?fàn)t的侵害影響；
（4）擁有比回爐燃燒更高的廢氣凈化效率，滿足未來更高的排放要求；
（5）旋轉閥式RTO系統設置了28項安全措施，裝置的本質上杜絕了安全隱患；
（6）自動化程度較高，整套系統可實現全自動運行，無人值守。
四、結論
通過對焦化廠各工藝工段廢氣進行收集預處理，根據各工段廢氣的特征采用高、低氧分類組合的治理工藝（低氧廢氣回負壓，高氧廢氣進旋轉閥式RTO高溫焚燒），對焦化廠化產區域廢氣進行徹底的治理。在實際的應用過程中，取得了非常好的效果，可以滿足未來更高的環保指標要求，同時兼具高度安全性、穩定達標性、運行能耗低等優點。旋轉閥式RTO獨立燃燒技術已逐漸成為焦化行業高氧VOCs廢氣治理的新趨勢！
